多用途ベルト式光選別機 ベルトゥーザ/ベルトゥーザ ゼノ
CSV600BI/CSV600BM

近赤外線カメラで、さらに高精度な選別が可能に

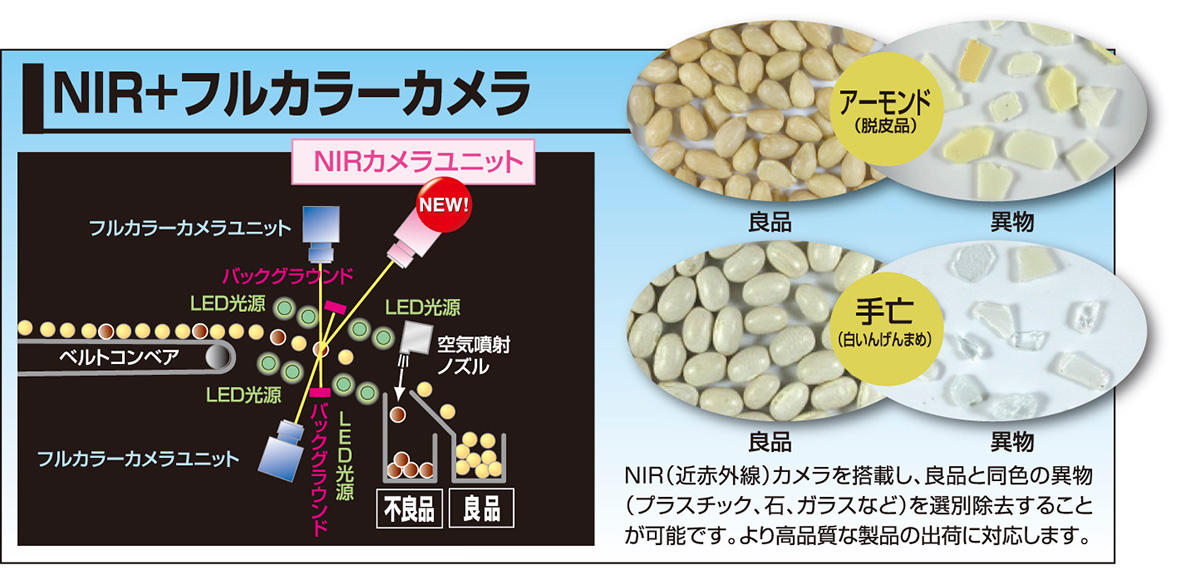

NIR(近赤外線)カメラとフルカラーカメラを搭載

NIR(近赤外線)カメラを搭載し、良品と同色の異物(石、プラスチック、ガラスなどの無機物)検出ができます。フルカラーカメラと併せて、色彩、形状、近赤外線の3種機能を同時に使用した選別も可能です。
















「形状選別機能」を搭載

着色粒だけでなく砕粒や結着粒など、同系色で選別が困難であった形状不良品を選別除去します。

検量線を簡単に作成できる

光選別に必要な検量線を簡単な操作で作成できる、サタケ独自の自動検量線作成システム「サタケ・スマート・センシティビティ」を搭載。原料条件が変わった際も、現場で簡単に設定が可能です。

衛生面に配慮した構造

ステンレス製ボディは清掃が簡単に行えるよう、分割構造。原料を供給するフィーダ部はアタッチメント方式を採用することで簡単に取り外して清掃できるほか、使用目的に応じて製造ラインとの連結を考慮した設計となっています。

比重の軽い原料にも対応

原料供給ベルトコンベアの速度を低速に設定しており、選別の難しい比重の軽い原料にも幅広く対応します。


高輝度・高演色性LEDを採用

光源には高輝度・高演色性LEDを採用し、原料画像を的確に取り込むことが可能です。

型式 CSV600BI CSV600BM
近赤外線選別機能
処理能力※1 0.1~6.0 t/h(大豆中粒の場合)
主な用途※2 ・ 豆類、ナッツ類、種子、食品(菓子など)
・ 工業製品(リサイクルプラスチックなど)
供給方式 電磁フィーダ供給方式(取り外し可能)
ベルト材質 ポリウレタン(食品衛生法適合品)
形状 有効幅:650 mm   有効長:1,680 mm
光学部カメラ フルカラーCCD×4個 フルカラーCCD×4個、NIRカメラ×2個
光源 白色LED×6本 白色LED×6本 NIRLED×4ライン
エジェクタバルブ 5mmピッチ×136ヶ(小粒用/大粒用)
清掃装置 ワイパ、スイーパ
所要動力 2.2kW(単相 AC200~220V) 2.6kW(単相 AC200~220V)
必要エア量 1,000~1,500 Nℓ/min(11~15kW)
必要集塵量 10㎥/min
機体質量 約800 kg
オプション (1) 整流ローラ(2)集塵口付不良品ホッパ(3)寒冷地ヒータ
(4)ブロワ増設(5)バッファシート(良品の緩衝用)

※1 処理能力は、原料の種類や原料中の不良品混入率、選別設定により異なります。

※2 原料の性状により、選別できないものがあります。

本体寸法(単位mm)
