SIM Gシリーズ

SIM Gシリーズ
用途に合わせて始動電流を小さくできる

三相かご形誘導電動機。


種別 特長 用途
SIM Gシリーズ 【低い始動電流】
 2対の回転子(ロータ)と固定子(ステータ)により構成される電動機。2台の汎用モータを連結して1台にしたような構造。
この構造を利用し、半分の出力特性により始動することを実現。始動電流は最大でスターデルタ始動の約1/2、直入れ始動の約1/6に抑えることが可能。
 基本原理はクローズド・スターデルタ始動を採用。
消火ポンプ、排煙機などの防災設備、破砕機などの一般機械
SIM P シリーズ 【プレミアム効率】
モータの高効率化を義務としたトップランナー制度が2015 年4 月よりスタート。
国際規格IEC に基づいた効率クラス:IE3
200V・400V 兼用
端子箱は全て上部取付で90°ステップで方向変更可能
一般産業機械など
SIM C・Sシリーズ 【カスタマイズ仕様】
お客様との打合せにより、決定した仕様に応じて設計。
車輌ブレーキ用コンプレッサなど

特殊モータ、専用モータのご相談承ります。お気軽にお問い合わせください。

産機プラント部 電動機営業課

TEL. (082)420-8549TEL. (082)420-8549
FAX. (082)420-0003

受付時間:平日(月曜~金曜)8:30~17:15
※土・日・祝は休業

お問合せフォームはこちら
外被構造 全閉外扇形 全閉外扇屋外形 防滴保護形
保護方式 IP44 IP44 IP22
冷却方式 IC411 IC01
極  数 4P
出  力 11kW〜75kW 90kW〜132kW
枠番号 160M〜250S 225M〜250M
定格電圧・
定格周波数
200/200/220V-50/60/60Hz
または
400/400/440V-50/60/60Hz
効率クラス IE1(標準効率)相当
時間定格 S1またはS2 120MIN
耐熱クラス 155(F) (枠番号)225M ~ 250M
180(H) (枠番号)160M ~ 250S
回転方向 負荷側軸端から見て反時計方向



冷媒温度 -20℃〜40℃(モータ本体 ※1
湿  度 85%以下(結露のないこと)
標  高 1000m以下
その他 腐食性および爆発性ガス、蒸気のないこと





出  力 枠番号 引込口方向※2 取付位置
11kW〜37kW 160M〜200L 負荷側軸端から見て下側 負荷側軸端から見て左横側
または右横側
45kW〜75kW 200L〜250S 負荷側軸端から見て反対側 フレーム上部
90kW〜132kW 225M〜250M 負荷側軸端から見て下側 負荷側軸端から見て左横側
または右横側
材  質 鋼板製
口出線 出  力 形  式 接続方法 口出端子数
11kW ~ 30kW GHC ネジ止端子台接続方式 12本
11kW〜75kW GHB リード線式圧着端子接続方式
90kW〜132kW GFB
塗  色 サタケブルー(マンセル 2.18PB2.54/11.08 近似色)
規  格 JIS,JEC,JEM

※1)モータ本体は電装部品を含みません
※2)90°ステップ方向変更可能

特殊モータ、専用モータのご相談承ります。お気軽にお問い合わせください。

産機プラント部 電動機営業課

TEL. (082)420-8549TEL. (082)420-8549
FAX. (082)420-0003

受付時間:平日(月曜~金曜)8:30~17:15
※土・日・祝は休業

お問合せフォームはこちら

 SIM Gは双固定子からなる特殊三相かご形誘導電動機です。取付方法や寸法に関してはJISに準拠していますので、互換性があり、ご使用に関しては汎用モータとほぼ変わりません。
 上図のように2対の固定子と回転子で構成され、2台の汎用モータを結合し1台にしたような構造をしています。片側の「固定子1」のみに電圧をかけて起動することで始動電流を抑えることができます。また始動時と運転中で出力を切り換えて運転できるなど、インバータほか特殊な始動器を使用せずに用途に応じたトルク特性、電流特性が得られます。



 ※始動電流・始動トルクは定格比です。
 ※リアクトル始動の始動電流は65%タップ時です。



LK始動の特徴

1.半分の出力で始動
始動時は半分の出力で、運転中は平常出力に、負荷が軽い時には半分の出力に切り替えて運転できます。

2.大きい始動トルク
始動電流は抑え、定格トルク以上の始動トルクが発生します。

3.直入れ始動電流の半分
始動電流は汎用モータの半分です。
形式:GHCは、インバータ、スターデルタなどの始動器盤が不要です。

4.耐熱は特殊絶縁
耐熱クラス:180(H)を採用し、熱耐力をアップさせることで焼損リスクを低減します。
(但し、90kW~132kWは耐熱クラス:155(F)です)





※形式GHCは端子箱内にLK始動方式の回路を組み込んであります。
直入れ始動器と同様の配線で、LK始動特性を発揮します。
さらに始動器盤及び二次配線のコストダウンが図れます。
対象出力:11kW~30kW




- 主な用途 -
 破砕機、直線機、集塵機、送風機など



VKR始動の特徴(双固定子電動機始動)

1.クローズドスターデルタ方式で始動
始動時は片側の固定子1のスター結線で始動。その後、固定子1・2のスター結線、固定子1のデルタ結線、固定子1・2のデルタ結線に切換えて始動させます。デルタ結線への切換え時に抵抗を挟み、突入電流を抑えます。

2.スターデルタ始動電流の半分
始動電流は汎用モータをスターデルタ始動にした時の約半分です。また直入れ始動電流の1/6です。発電機を電源とする場合、発電機容量のサイズダウンが可能です。

3.(財)日本消防設備安全センター認証取得
各ポンプメーカ様にて消火ポンプの認証を取得。始動方式名称「双固定子電動機始動」。 また(一社)日本内燃力発電設備協会では発電機容量計算に係る諸元値を決定、「記号:SM1」で計算します。

4.耐熱は特殊絶縁
耐熱クラス:180(H)を採用し、熱耐力をアップさせることで防災設備に最適です。(但し、90kW~132kWは耐熱クラス155(F)です。





始動方式別 発電機容量比較


※発電機容量は上記を満たす型式を選定してください。
※原動機の値は発電機仕様:長時間形の場合です。



- 主な用途 -
 スプリンクラーポンプ、泡消火ポンプなどの消火ポンプ類、排煙機



特殊モータ、専用モータのご相談承ります。お気軽にお問い合わせください。

産機プラント部 電動機営業課

TEL. (082)420-8549TEL. (082)420-8549
FAX. (082)420-0003

受付時間:平日(月曜~金曜)8:30~17:15
※土・日・祝は休業

お問合せフォームはこちら







特殊モータ、専用モータのご相談承ります。お気軽にお問い合わせください。

産機プラント部 電動機営業課

TEL. (082)420-8549TEL. (082)420-8549
FAX. (082)420-0003

受付時間:平日(月曜~金曜)8:30~17:15
※土・日・祝は休業

お問合せフォームはこちら

SIM Gモータの始動方式として、LK始動とVKR始動(双固定子電動機始動)があります。
LK始動の始動電流値は直入れの約1/2、VKR始動の始動電流値は直入れの約1/6となります。
一般特性は、汎用モータと同等です。



始動特性

200V級 (効率クラス:IE1相当)




400V級 (効率クラス:IE1相当)

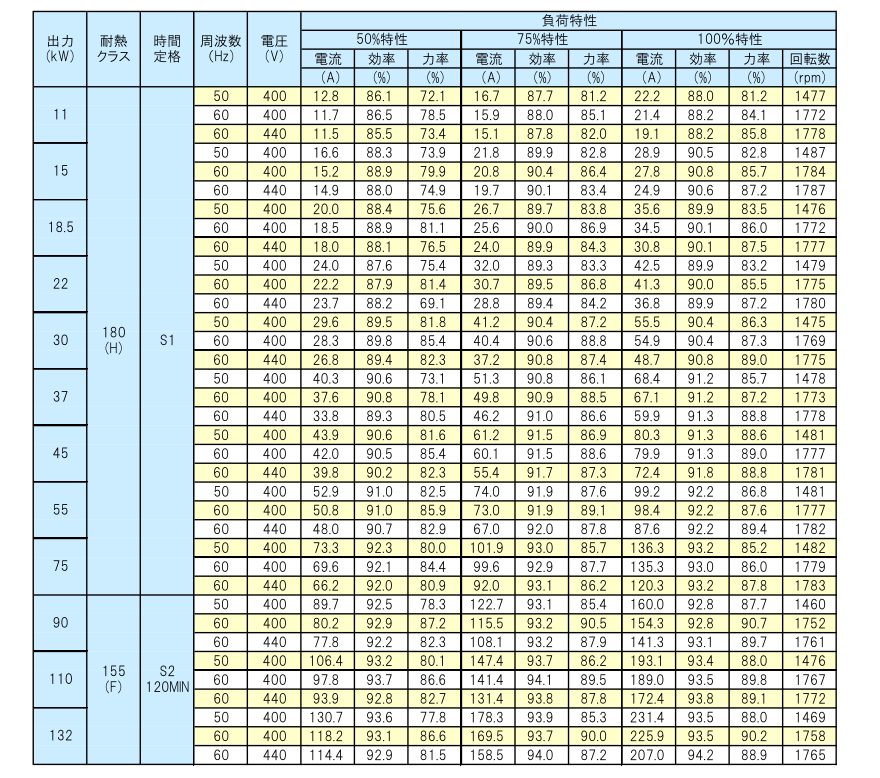

一般特性

200V級 (効率クラス:IE1相当)




400V級 (効率クラス:IE1相当)
