農家向け計量器2機種を発売

2025.04.22

No.25-010 / 2025年4月22日

農家向け計量器2機種を発売

― 充実の装備と使い勝手の良さで計量作業を効率化 ―

　株式会社サタケ（本社：広島県東広島市西条西本町2-30、代表取締役社長：松本和久）は、フレキシブルコンテナ計量器「AFK-1000」および30㎏計量器「TSU30A」を4月1日に発売しました。

AFK-1000とTSU30A（左）

　米農家では、収穫後に乾燥、籾摺、選別、計量の作業を経て、玄米を袋詰し、出荷しています。主に30kgの紙袋を使用していますが、近年は物流効率の改善や作業の省力化を目的に、500㎏や1tタイプの大容量のフレキシブルコンテナバッグを使った出荷も増えています。
　「AFK-1000」と「TSU30A」は収穫後の調製作業が終わった玄米を正確に計量し、それぞれフレキシブルコンテナバッグと30㎏の紙袋に投入する機械です。
　「AFK-1000」は全高を抑えたコンパクトな設計や、運転状況が分かりやすいLED表示、原料のオーバーフローのリスクを低減するタンク検知センサなど、多彩な機能を搭載しました。
　「TSU30A」は視認性の高い指示計や自動シャッタ機能を導入し、作業性を向上させました。
　また「AFK-1000」と「TSU30A」は、組み合わせて設置することができ、フレキシブルコンテナバッグと紙袋の計量作業を同じスペースで行うことができます。「AFK-1000」の昇降機を経由して「TSU30A」に原料を供給できるため、簡単に切り替えが行え、出荷作業の効率化に貢献します。
　両機種は4月1日に発売し、「AFK-1000」は5月12日から、「TSU30A」は6月2日から出荷開始予定です。価格は「AFK-1000」が170万5,000円、「TSU30A」が31万9,000円。（税込・据付工事費含む）

以上

別紙

【フレキシブルコンテナ計量器「AFK-1000」】

【型式】

型式名：AFK-1000

AFK-1000

【特長】

　1．豊富な標準装備

　　① 操作盤には視認性に優れた指示計を採用、操作盤上で計量と昇降機の操作が可能

　　② エアブローによる残留除去機能を搭載。バルブ手動操作で昇降機内の残留米を簡単に除去

　　③ 状態表示LEDにより、運転状況を直感的に確認可能

　　④ タンクに検知センサを装備。原料がオーバーフローする前に状態表示LEDでお知らせ

残留除去装置

状態表示LED

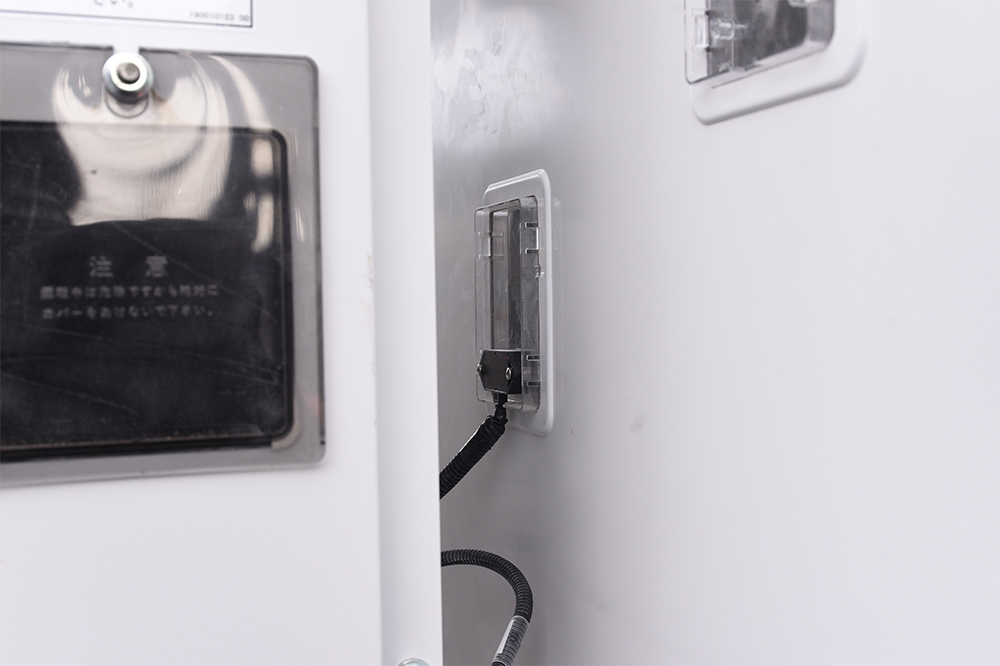

タンク検知センサ

　2．オプションでさらなる付加価値を

　　① 本体昇降機に連動する集塵装備を付けることで、製品の糠やほこりを低減し品質を向上

　　② 4インチ配管用のフランジ付き投入口で既存配管とも接続可能

　　③ パトライトで計量完了・タンクセンサ検知をお知らせ可能。離れた場所でも作業を円滑に

　　④ パレットガードを追加することでパレットのしなりを低減

　　⑤籾摺機とAFK-1000を連動ケーブルで接続することで、昇降機が停止するか、タンクセンサが検知した時に、自動で前工程の籾摺機を循環運転に切り替え

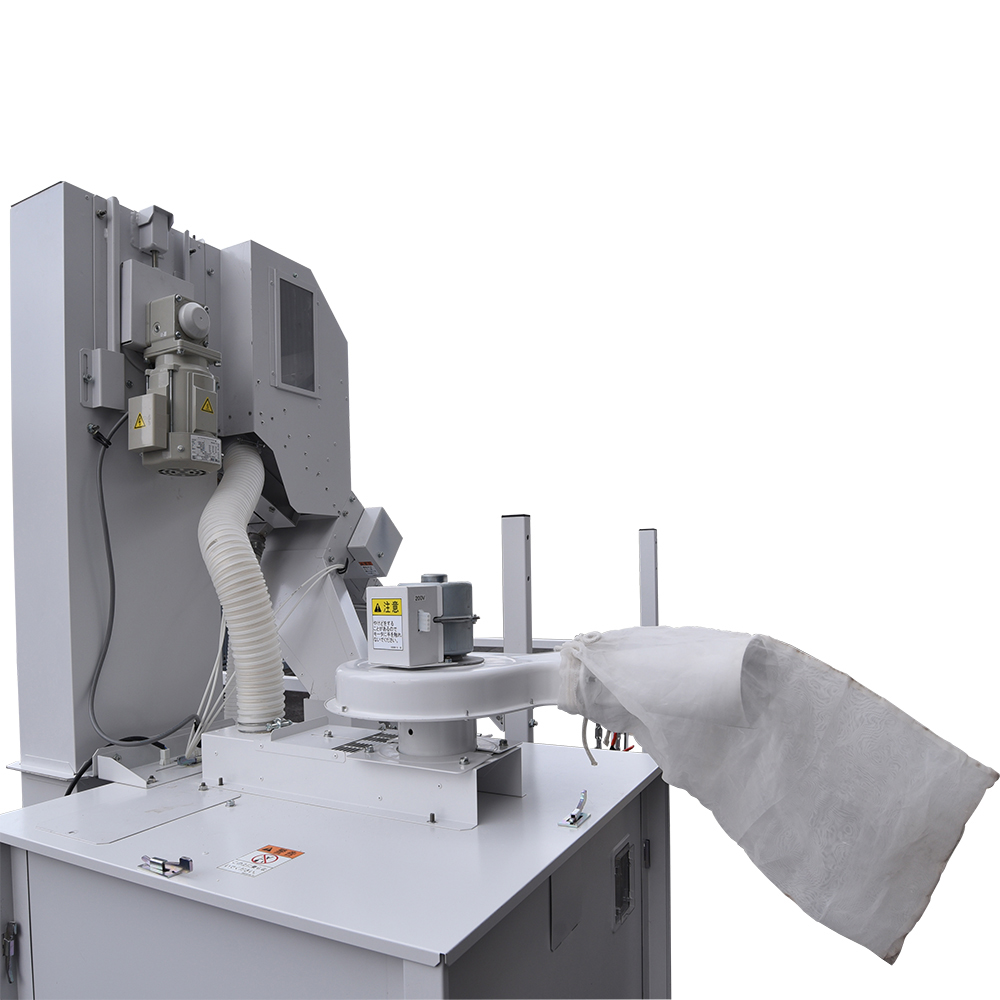

集塵装備

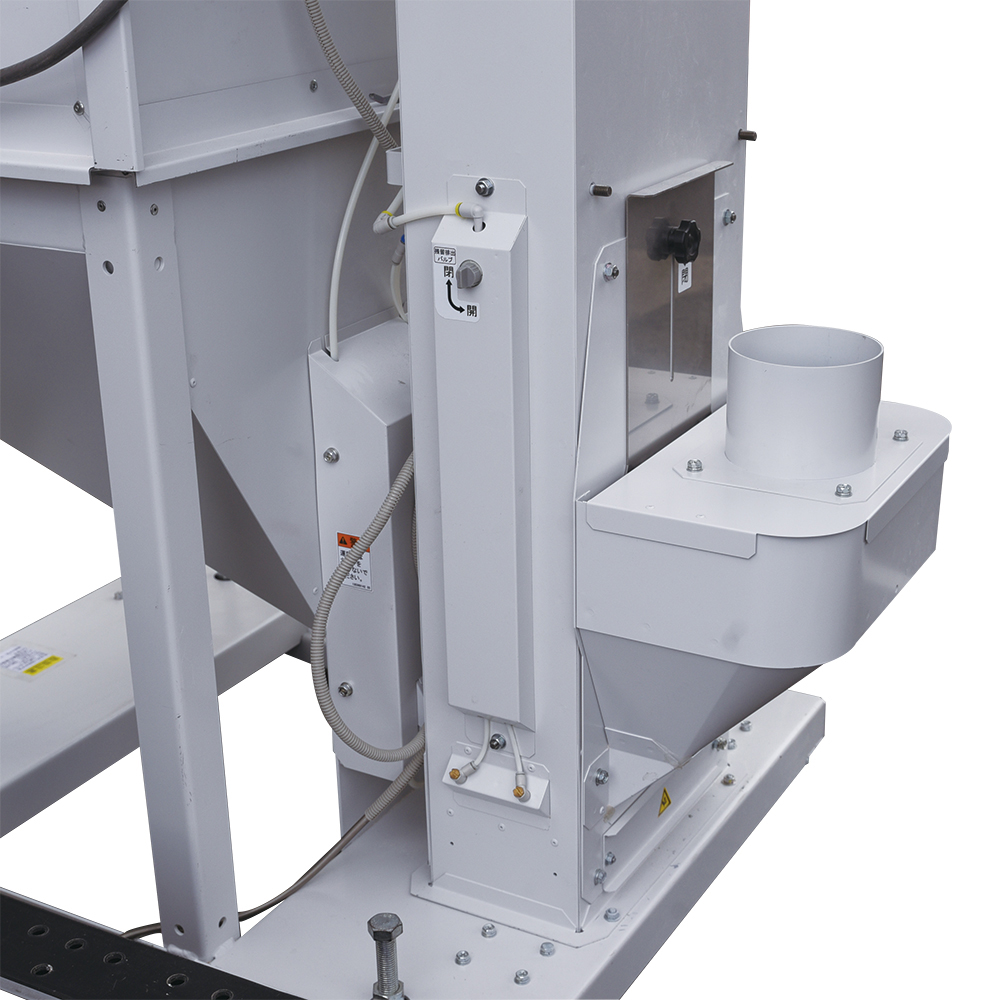

4インチ配管用投入口

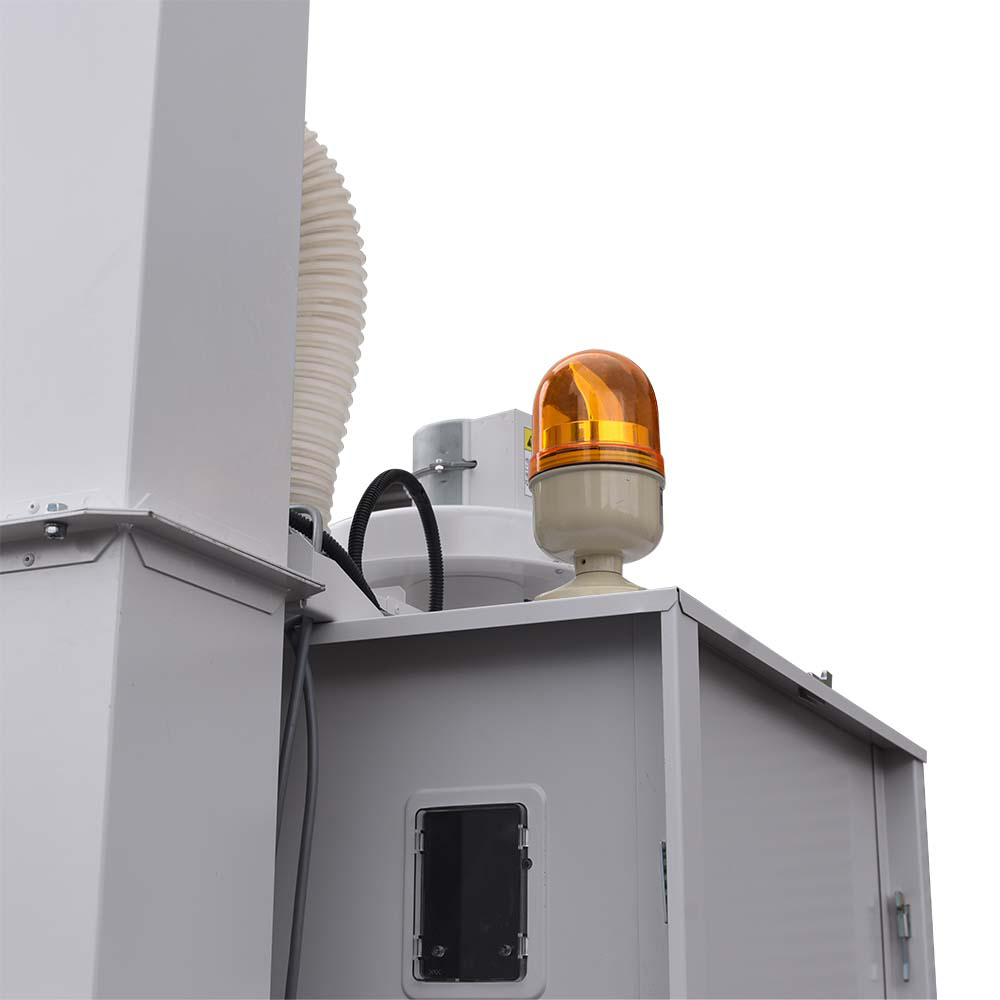

パトライト

【仕様】

型式		AFK-1000
機体質量（kg）	本体＋秤	220
	本体	150
	秤（フレキシブルコンテナホルダを含む）	70
処理可能原料		玄米、麦
処理能力（kg/h）		1,000^※1～3,000
定格電圧（V）		三相200
定格出力（kＷ）		0.2
各シャッタ^※2の動作方式		エアシリンダ（4個）
必要コンプレッサ（kＷ）^※3	残留排出を使用する場合（推奨）	1.5
	残留排出を使用しない場合	0.2
レギュレータ設定エア圧（MPa）		0.6
秤	ひょう量（kg）	1,500
	目量（kg）	0.5
計量実精度（kg）		±0.5
タンク	タンク容量（最大）（kg）	500
	オーバーフロー開始目安（kg）	400
標準装備品		残留排出装置、自動サンプリング装置^※4、状態表示LED
オプション		TSU30A（30㎏計量器）用切替部品、集塵装置、増枠タンク（300㎜）^※5、パトライト、籾摺機循俳連動ケーブル^※6、（4インチ/5インチ籾摺機用^※7、6インチ籾摺機用^※8）、パレットガード、投入口（4インチ/カールフランジ仕様）

※1...処理能力1,000㎏/h未満で使用すると計量誤差が発生する可能性があります。
※2...エアシリンダ4本：①計量部②上部切替部③タンク下部④サンプル部
※3...コンプレッサを接続しないと本機は使用できません。
※4...自動サンプリング：１計量あたり0～10回の範囲で設定可能。
※5...増枠により、タンク容量が約100㎏増加します。
※6...連動ケーブルは有線接続です。2.5インチ/3インチ籾摺機との連動には対応していません。
※7...連動可能な型式：TRZ400/500、NRZ450/550、NRZ5500シリーズのタッチパネルタイプ、SRZ5500X
※8...連動可能な型式：NPS6000シリーズ、SRZ6000X

【メーカー希望小売価格（税込・据付工事費含む）】

AFK-1000：170万5,000円

【発売日・目標販売台数】

発売日：2025年4月1日（5月12日から出荷開始）、販売目標：100台/年

【寸法】（単位:㎜）

【30㎏計量器「TSU30A」】

【型式】

型式名：TSU30A

TSU30A

【特長】

　１．使い勝手の良さを追求

　　① 計量部の上部に525㎜の幅広ホッパを設けたことで、既存タンクや設備との接続レイアウトが容易に

　　② 自動シャッタ機能を搭載。紙袋をセットして手を離すだけで、自動でシャッタが開き計量を開始します（手動設定も可能）

　　③ 表示部が明るく、視認性の高い指示計を採用

ホッパ

自動シャッタ

指示計

【仕様】

型式				TSU30A
処理可能な原料				玄米、麦
定格電圧（V）				単相100
定格消費電力（kW）				0.05
処理能力（kg/h）				400～4,000
ホッパ部容量（kg）				約35（玄米）
計量方式				電子秤（ロードセル方式）
計量設定可能範囲（kg）				5.00～35.00（0.02kg）
最小表示量（g）				20
計量実精度（g）				±30
総質量（kg）				計40（計量器本体・袋キーパー含む）
オプション				ホッパカバー（4インチホース接続用）、ホッパカバー（4インチカールフランジ用）
