穀物乾燥機「ソラーナネックスGRAND(グランド)」
SDR30-35MPⅢ

省エネ&安定乾燥!

張込量や水分値に最適な乾燥運転となるよう、送風機と搬送機の回転数をインバータで自動制御し電力消費量を削減します。また、送風機回転数制御により、目標温度を維持するために必要な燃料も抑制されますので、燃料消費量も削減できます。


外気湿度を常時計測し、高湿度時(雨天など)はバーナ燃焼量を多く、低湿度時は燃焼量を抑えた運転を行います。天候が変化しても常に安定した乾燥性能を発揮できます。


張込量自動検知機能を搭載 <新機能>

「張込量センサ」、「穀温センサ」と昇降機モータの負荷を読み取る「電流センサ」で穀物の張込量を自動検知。張込んだ量に合わせた最適乾燥を自動で行いますので、張込量設定の手間が不要で、設定ミスも防ぐことができます。


全高が低く、設置場所を選ばない

同じ石数の従来機に比べて全高が低くなりました。ワンランク上の石数が設置できるなど、選択の自由が広がります。


「文字ナビ」で簡単操作

大きく、明るく、日本語で各種設定や運転状況をお知らせする好評の大型蛍光表示管「文字ナビ」が1.5倍(当社比)の大きさになり、さらにハッキリと見やすくなりました。運転中は水分値などの各種データを表示するほか、異常発生時にはその対処方法を表示しますので、迅速に対処することができます。


乾燥履歴をSDカードに記録

SDカードを標準装備し、乾燥開始日時、終了日時や、乾燥時の外気温、熱風温度、水分値などの履歴を最大で1万回分SDカードに記録できます。パソコンで履歴を表示させるためのソフトはSDカードに標準で組み込まれていますので、SDカードをパソコンに挿入するだけですぐにお使いいただけます。
※1回の乾燥24時間とした場合


操作盤を明るく照らすLED照明

人が近づくと自動点灯し人が離れると自動消灯する、人感センサー付LEDライトを装備。周囲が暗いときでも操作スイッチがハッキリ見えます。また明暗センサーにより周囲が明るいときは点灯させないなど、徹底した省電力設計です。
型式名 SDR30MPⅢ SDR35MPⅢ
穀物の処理量(kg)
*1
籾(560kg/m3) 350~3,000 350~3,500
小麦(680kg/m3) 450~3,600 450~4,200
機体質量[重量](kg) 815 835


型式名 FXA50C
形式 斜軸流式
常時回転数(r/min) 900~1,500
乾燥方式 遠赤外線放射体 熱風路内設置型


型式名 BC50
形式 ガンタイプ(噴霧式)
燃焼量(L/h)
*2
1.0~5.5
使用燃料 JIS1号灯油
燃料タンク容量(L) 95
所要
動力
*3
定格電圧(V) 三相200
定格
出力
(kW)
送風機 0.85
下搬送・昇降機 0.7
ロータリバルブ 0.06
排塵機 0.06
バーナファン 0.05
自動水分計 0.006
排出切換バルブ 0.003
操作盤 0.05
最大同時使用
電力(kW)
1.779
性能
*4
張込
時間
(分)
18~20 21~23
小麦 25~28 30~33
排出
時間
(分)
21~23 24~27
小麦 22~24 25~28
毎時
乾減率
(%/h)
0.7~0.9
小麦 0.7~1.0


安全装置 (1)フレームロッド(2)風圧センサ(3)温度センサ(4)過負荷保護装置(5)異常燃焼検出回路(6)マイコンによるアラーム検知および停止装置(7)感震装置
運転制御方式 電子制御
その他標準装備品

(1)自動水分計(2)満量センサ(3)排塵機(4)排出自動切換バルブ

(5)サイドホッパ(6)ハシゴ(7)非常停止スイッチ(8)乾燥機点検扉

オプション (1)フロントホッパ(2)モータスロワ(3)穀物搬送機
(4)送風機側面取付セット(5)5石増枠セット(6)点検扉用ハシゴ
安全鑑定適合番号 38138 38139
  1. 最小張込量は、籾で350kg、麦で450kgです。
  2. 燃焼量(燃料消費量)は原料条件(水分・夾雑物・品質等)、環境条件(外気温度・外気湿度等)、運転条件(設定・設置場所等)により異なります。
  3. モータブレーカの容量は、スロワなしの時10A以上、スロワありの時20A以上です。
  4. 張込、排出時間は原料条件(水分・夾雑物・品質等)により仕様と異なります。 毎時乾減率の値は原料条件(水分・夾雑物・品種等)、環境条件(外気温度・外気湿度等)、運転条件(設定・設置場所等)により仕様と異なります。
  5. 増枠後の最大石数は35石です。

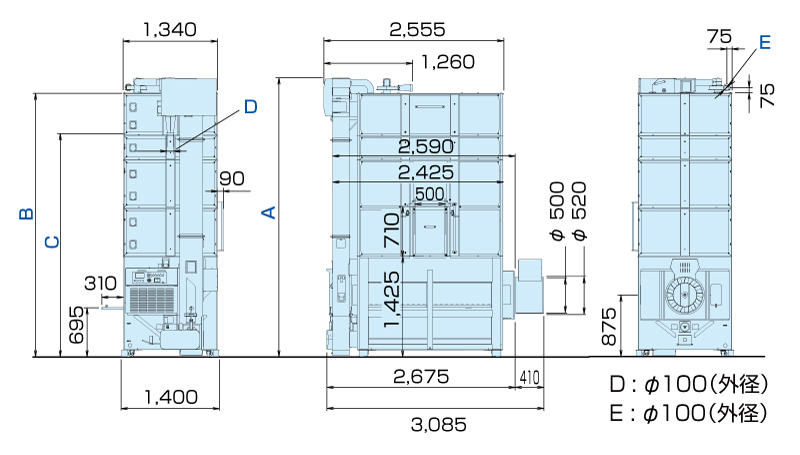

本体寸法(単位mm)

本体寸法(単位mm)
型式 SDR30MPⅢ SDR35MPⅢ
A(全高) 3,615 3,960
B(タンク) 3,395 3,740
C(排出口) 2,825 3,165
