穀物乾燥機「ソラーナ エコ」
GDR11-14SZG

エコロジーの熱風式穀物乾燥機

大型蛍光表示管「文字ナビ」搭載

明るくはっきり文字が読めます。異常発生時も対処方法が表示され、迅速に対処できます。

インバータ採用

三相200V、単相200V、単相100Vの電源に対応。50/60Hzも共用です。(単相100V電源でご使用の場合は、オプションのトランスボックスが必要です)

高精度単粒水分計搭載

未熟粒などの影響を受けない水分管理システムで乾燥制御の精度が大幅に向上しました。測定部に異物が詰まると自動排出する安心設計です。

非常停止スイッチ標準装備

万一の時、安全に、確実にすべてを停止することができますので、安心してお使いいただけます。

静音設計

防音板内側にゴム製防音板シートを採用し、循環音を低減。

型式名 GDR11SZ GDR13SZ GDR14SZ
区分 G
穀物の処理量(kg)
*1
籾(560kg/m3) 300〜1,100 300〜1,300 300〜1,400
小麦(680kg/m3) 360〜1,300 360〜1,400 360〜1,400
機体質量[重量](kg) 430 440 450
送風機型式名 FR33
形式 遠心式
常時回転数(r/min) 1,720±50
乾燥方式 熱風式
バーナ型式名 BC50
形式 ガンタイプ(噴霧式)
燃焼量(L/h)
*2
1.0〜2.5
使用燃料 JIS1号灯油
燃料タンク容量(L) 60
所要動力
*3
定格電圧(V) 三相200・単相200(単相100)
定格出力
(kW)
送風機 0.36
下搬送・昇降機 0.36
ロータリバルブ 0.03
排塵機 -
バーナファン 0.05
自動水分計 0.006
最大同時使用電力(kW) 0.806
性能
*4
張込時間
(分)
13〜17 15〜19 17〜21
小麦 16〜20 17〜21 17〜21
排出時間
(分)
16〜23 19〜27 21〜29
小麦 15〜20 16〜21 16〜21
毎時乾減率
(%/h)
0.6〜0.8
小麦 0.7〜1.0
諸装置安全装置 (1)フレームロッド(2)風圧センサ(3)温度センサ(4)過負荷保護装置(5)異常燃焼検出回路(6)マイコンによるアラーム検知及び停止装置(7)感震装置
運転制御方式 電子制御
その他標準装備品 (1)自動水分計(2)蛍光表示管(温度・水分・残時間・アラーム・その他)(3)モータ(4)ハシゴ(5)サイドホッパ(6)インバータ(7)非常停止スイッチ
オプション
*5
(1)モータスロワ(0.36kW)(2)フロントホッパ(昇降機)(3)麦用規制板(4)昇降機上部排出バルブ(5)排出自動切換バルブ(6)昇降機逆組付部品(GDR13SZGを除く)(7)単相100V電源用トランスボックス
安全鑑定適合番号 27106 - 27107

*1 少量乾燥は、籾で300kg、麦で360kgから可能です。

*2 燃焼量(燃料消費量)は原料条件(水分・夾雑物・品質等)、環境条件(外気温度・外気湿度等)、運転条件
(設定・設置場所等)により異なります。
*3 単相100Vでご使用の場合はオプションのトランスボックスが必要です。またスロワを使用する
ことはできません。GDR11〜14SZGのモータブレーカの容量は、三相200V(スロワなし)は7A以上、三相200V(スロワあり)は10A以上、単相200V(スロワあり、なし)は15A以上、単相100V(スロワなし)は30A以上です。GDR15〜27SZGⅡのモータブレーカの容量は、三相200V(スロワなし)は10A以上、三相200V(スロワあり)は15A以上、単相200V(スロワなし)は20A以上、単相200V(スロワあり)は30A以上です。
*4 張込、排出時間は原料条件(水分・夾雑物・品質等)によって仕様と異なります。毎時乾減率は、原料条件(水分・夾雑物・品種等)、環境条件(外気温度・外気湿度等)、運転条件(設定・設置場所等)により異なります。
*5 麦の乾燥に使用される場合はオプションの麦用規制板が必要です。

本体寸法(単位mm)

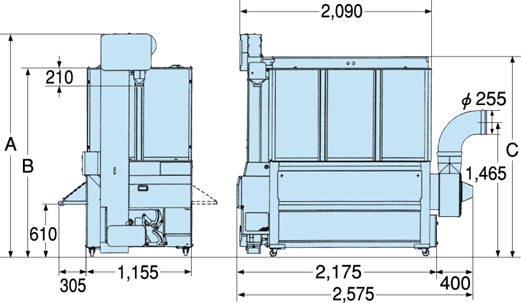

GDR11SZG

GDR-SZG本体寸法

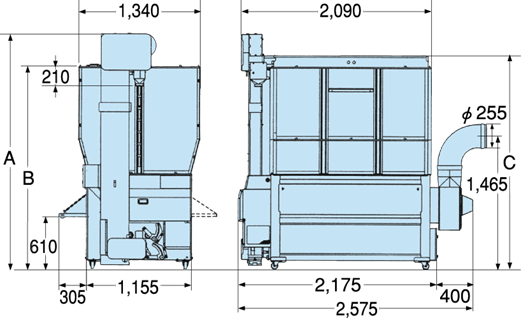

GDR13-14SZG

GDR-SZG本体寸法
型式 GDR11SZG GDR13SZG GDR14SZG
A 2,425 2,425 2,585
B 2,060 2,060 2,220
C 2,185 2,185 2,345

GDR11-14SZG

品名型式備考
スロワ

*1

TH350SSA 三相200V/0.36kWモータ付
TH350SSAT2 単相200V/0.36kWモータ付
スロワオプション部品 スロワ取付部品 GDR11SZG
スロワベース GDR13〜14SZG
スロワ中継コード 昇降機逆組付型にスロワを取付ける場合必要
穀物搬送機 AH-1-3-1.5A 横送り1本目
AH-2-3-1.5A 横送り2本目以降
AT-1-3-0.3A 縦送り1本目
AT-2S-3-1.5A 縦送り2本目以降
フロントホッパ FH4B
昇降機逆組付部品   SDR13SZGを除く
昇降機上部排出バルブ
排出自動切換バルブ
排出自動切換バルブ用延長コード   昇降機逆組付型に排出自動切換バルブを取付ける場合必要
トランスボックス   単相100V電源の時必要
トランスボックス取付台
麦用規制板   麦乾燥時に必要
湿式集塵装置 SSC61AN
