穀物乾燥機「ソラーナ ネックスSMART(スマート)」
SDR30-55CPSⅢ

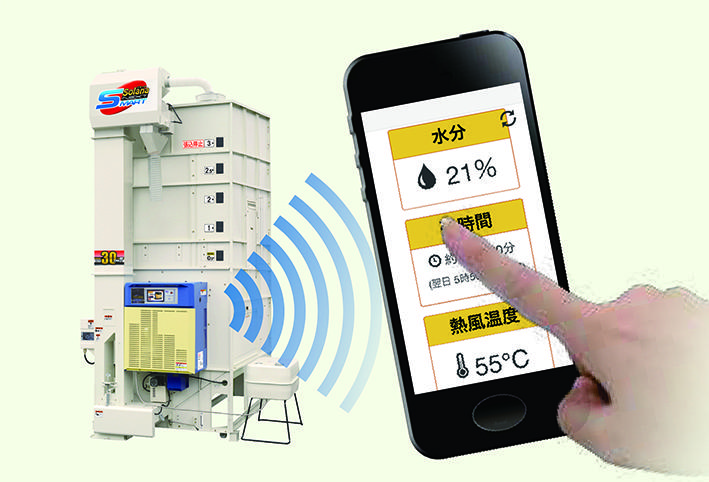

遠隔で運転状況の確認ができます

サタケフレンドリークラブへの入会によりスマートフォン・タブレット・PCなどの情報端末から、熱風温度や乾燥予定時刻など現在の運転状況、乾燥速度や仕上水分など設定状況の確認をすることができます。 またアラームの発生をお知らせし、内容や対処方法の確認をすることができます。 ※詳細については「サタケフレンドリークラブ」ホームページをご覧ください。

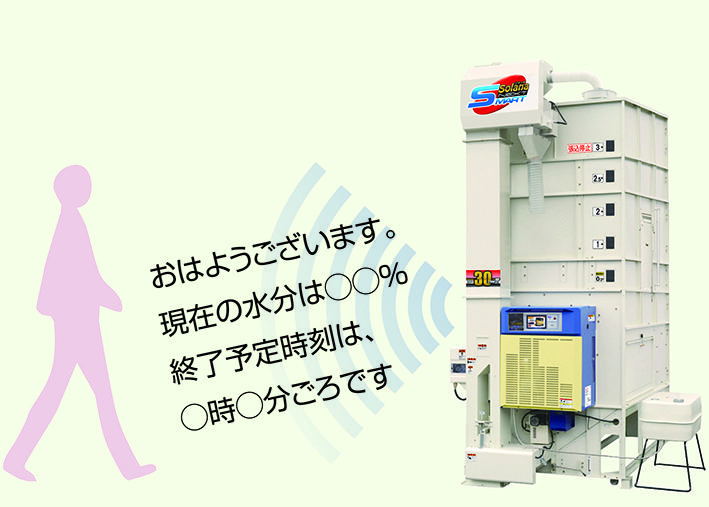

人感センサー搭載、音声でお知らせ

電源を入れたときや、乾燥機の様子を見に戻ってきた時、現在の状況を音声でお知らせします。


乾燥機の動作状況をアニメーションでお知らせ

現在の運転状況が一目でわかります。

※画像は張込運転です。


カラー画面で設定も分かりやすい

どなたでも簡単に設定ができます。

sdrcps_024.jpg"

大きな文字でハッキリ見える

必要に応じて大きな文字に変更できます。

型式名

SDR

30CPSⅢ

SDR

35CPSⅢ

SDR

40CPSⅢ

SDR

45CPSⅢ

SDR

50CPSⅢ

SDR

55CPSⅢ

穀物の処理量(kg)
*1
籾(560kg/m3) 800~3,000 800~3,500 800~4,000 800~4,500 800~5,000 800~5,500
小麦(680kg/m3) 1,000~3,600 1,000~4,200 1,000~4,800 1,000~5,400 1,000~6,000 1,000~6,600
機体質量[重量](kg) 950 980 1,010 1,040 1,070 1,100


型式名 FXA50E
形式 斜軸流式
常時回転数(r/min) 920~1,580
乾燥方式 遠赤外線放射体 熱風路内設置型


型式名 HG-85A2
形式 ガンタイプ(噴霧式)
燃焼量(L/h)
*2
2.2~9.0
使用燃料 JIS1号灯油
燃料タンク容量(L) 95
所要
動力
*3
定格電圧(V) 三相200
定格
出力
(kW)
送風機 1.3
下搬送・昇降機 0.7
ロータリバルブ 0.06
排塵機 0.1
バーナファン 0.045
自動水分計 0.006
排出切換バルブ 0.003
操作盤 0.05
最大同時使用
電力(kW)
1.964 2,264
性能
*4
張込
時間
(分)
13~16 15~19 17~22 19~25 21~27 24~30
小麦 20~27 23~32 26~36 29~41 33~45 36~50
排出
時間
(分)
15~18 17~21 19~24 22~27 24~30 27~33
小麦 12~14 13~17 15~19 17~22 19~24 21~26
毎時
乾減率
(%/h)
0.7~0.9
小麦 0.7~1.0



*5
安全装置 (1)炎センサ(2)風圧センサ(3)温度センサ(4)流量センサ(5)電磁弁(6)過負荷保護装置(7)感震装置
運転制御方式 電子制御
その他標準装備品

(1)自動水分計(2)満量センサ(3)排塵機(4)排出自動切換バルブ

(5)サイドホッパ(6)ハシゴ(7)非常停止スイッチ(8)乾燥機点検用扉

オプション (1)フロントホッパ(2)モータスロワ(3)昇降機逆組付部品(4)増枠(5石・10石)(5)穀物搬送機(6)送風機側面取付セット(7)ファンボックス(8)点検扉用ハシゴ(9)トップセパレータ(異物排出装置)
安全鑑定適合番号 37040 37039 37038 37037 37036 37035
  1. 最小張込量は、籾で800kg、麦で1,000kgです。
  2. 燃焼量(燃料消費量)は原料条件(水分・夾雑物・品質等)、環境条件(外気温度・外気湿度等)、運転条件(設定・設置場所等)により異なります。
  3. モータブレーカの容量は、30~45CPSⅢは、スロワなしの時10A以上、スロワありの時20A以上です。50,55CPSⅢは、スロワなしの時15A以上、スロワありの時20A以上です。 30~45CPSⅢは、インバータにより送風機出力が1.0kW以下となるため、契約電力は2kW対応可能です。 50,55CPSⅢは、最大能力を発揮するためには3kW契約が必要です。ただし、操作盤の初期設定を変更することにより2kW契約で運転ができますがこの場合、毎時乾減率は籾・小麦とも0.6~0.8%/h程度に低下します。
  4. 張込、排出時間は原料条件(水分・夾雑物・品質等)により仕様と異なります。 毎時乾減率の値は原料条件(水分・夾雑物・品種等)、環境条件(外気温度・外気湿度等)、運転条件(設定・設置場所等)により仕様と異なります。
  5. 増枠後の最大石数は55石となります。

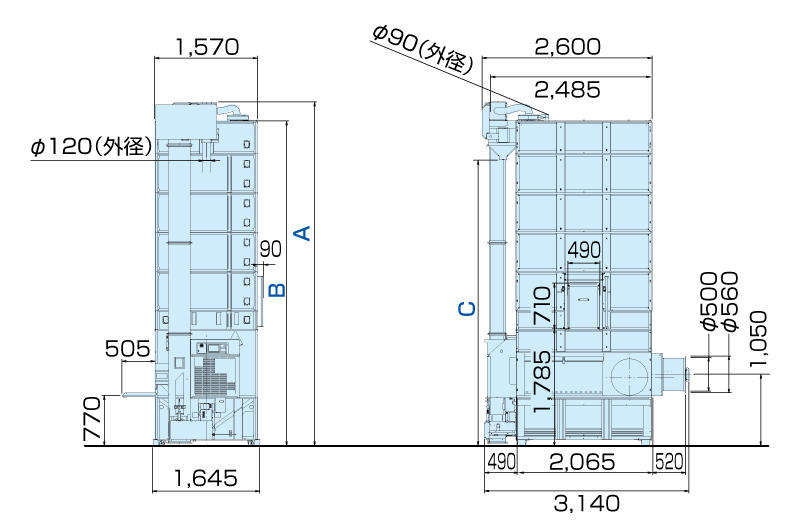

本体寸法(単位mm)

本体寸法(単位mm)

型式 SDR30CPSⅢ SDR35CPSⅢ SDR40CPSⅢ SDR45CPSⅢ SDR50CPSⅢ SDR55CPSⅢ
A(全高) 3,760 4,060 4,360 4,660 4,960 5,260
B(タンク) 3,470 3,770 4,070 4,370 4,670 4,970
C(排出口) 2,870 3,170 3,470 3,770 4,070 4,370
